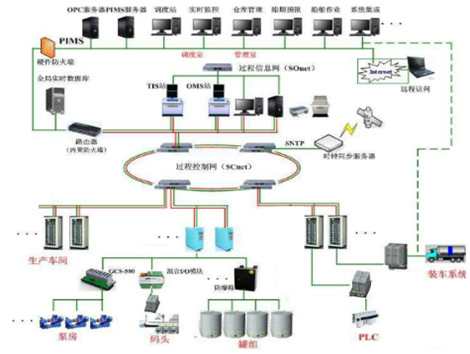

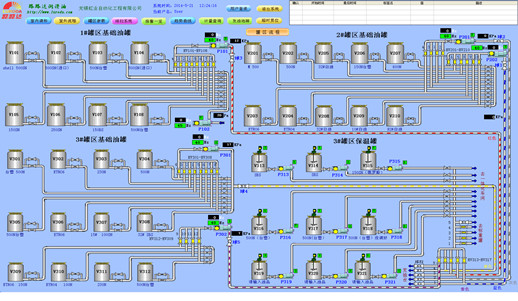

我司提供了基礎油儲運、成品油罐區高效管理,以及專業油品發運,油庫高效管理的整體解決方案。 罐區網絡結構分為三層: 1.上位監控層(管理層) 將使用高性能工業交換機組建光纖工業以太網,和計算機監控系統中央控制室的數據庫服務器、WEB服務器、操作員站、工程師站等共同構成了系統的管理層。整個監控系統采用西門子WINCC軟件對罐區進行集中管理,實現對整個油庫項目的工藝流程、工藝參數、趨勢、報警、操作記錄等進行操作顯示和記錄,泵根據工藝對閥門、泵等設備進行自動控制。 HYE潤滑油管理軟件可以將各罐區溫度、液位等參數進行采集,統計,并根據罐容表和GB/1885-19981進行罐容計算,標準密度計算、20℃和15℃標密轉換、自動發油計算、質量計算、油品體積計算等。 中心監控軟件可以把現場的作業流程進行調度和管理,全面提高罐區的運作效率和產品流轉速度。 2.中心設備層 使用西門子高效PLC技術為核心,完成油庫現場數據的采集。該系統通過光纖工業以太網與中央控制室的上層監控系統相連接,融合為一個有機的整體,實現對罐區的集中管理,分散控制。 3.現場控制層 由遠程控制站、球掃站、現場通信接口、智能儀表等構成系統現場層,采用西門子Profibus,Profinet等先進的工業網絡與中心設備層進行無縫連接。 3.工藝流程圖及系統實現功能

1)本系統采用國外先進的上位監控系統軟件IFIX系統平臺,經我司自主研發的管理系統軟件。具有高效、穩定、易操作等特點; 2)該系統可實現對罐區油位、溫度、油品、管路閥門、電機、攪拌機、稱重、球掃等設備進行智能監視控制,主要功能分布分別為:按重量和油品配方進行基礎油管路輸送。整個過程,只需進行中控操作,余下的都有程序自動完成,操作簡單,自動化程度高,并且在油品轉換的時候自動進行管路的球掃,避免混油、串油現象。閥門、管道、油泵的狀態均有顏色變化來表示,可直觀、清晰的了解當前設備工作狀態。 3)我司罐區自動化解決方案旨在幫助用戶: 1.建立透明化、實時、全廠共享的油品儲運信息系統,為油品儲運生產提供有力的信息支撐; 2.實現油品移動的信息化管理; 3.減少因信息不暢帶來的安全隱患; 4.為在線油品調和系統及其它管理系統提過堅實可靠的信息基礎; 檢測儀表采用先進磁致伸縮原理液位測量儀表,可實現液位、溫度精確測量;先進的球掃系統減少不同品種油品因管道問題產生的混油可能;集中控制系統及時掌握現場閥門、泵等設備運行情況,實現精準控制。 4)虹業罐區監控軟件可監控數據: 1.當前液位、溫度、密度; 2.明水的高度、體積,罐中油品體積和質量; 3.罐的狀態、罐液位狀態、罐空量,到限時間; 4.當前流量、可用體積、檢測體積、標準體積; 5.工作液位報警、溫度報警等; 6.可實時存儲當前液位、溫度、體積、重量等罐區參數,并做成報表方便歷史查詢; 7.可對現場設備層泵、閥門等設備進行及時精準控制,為調和系統提供無縫連接。 我司在罐區自動化解決方案的優勢主要體現在以下方面: 1:全面完善的集成解決方案; 2:滿足罐區管理的各種業務需要; 3:與國內知名潤滑油企業的戰略伙伴關系,業績出色; 4:高度集成的開發軟件平臺。
|
