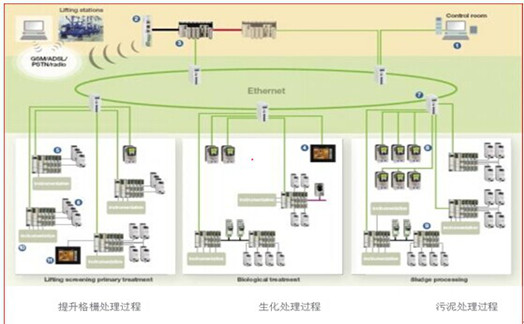

1、自動化控制系統構成 凈水廠的綜合自動化監控系統通常分為設備層、控制層及管理層三層結構。控制層完成具體的取水、混凝、沉淀、過濾、送水等環節的測控;管理層主要負責狀態監控、數據采集、故障報警處理等工作。控制層的各工藝環節位置分散,位于中控室的控制中心將進行統一監控,因此具有集中監控、分散控制的特點。

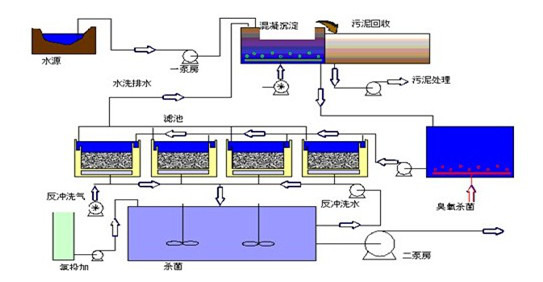

 2.工藝流程圖及系統實現功能 凈水工藝為機械混合、機械絮凝平流沉淀池,均粒濾料濾池等。主要控制對象包括水泵、閥門、攪拌器、加藥機、加氯機及各類現場過程監測儀表、供電系統開關柜等。它包括混合、反應、沉淀、過濾及消毒幾個過程。 主要功能:解決凈水廠對供水各環節監測點的數據采集和檢測。控制系統可以自動監測機房的環境溫度、濕度及防火、防盜、防水、水泵工作狀態、水位、流量等狀況,并結合遠程遙控,可以實現無人值守。
 3.典型案例 【項目名稱】某凈水廠 【工藝流程】采用“混凝→沉淀→過濾→消毒”流程 【項目規模】50000m³/日 【項目背景】 凈水廠建立2009年,占地100畝,投資2500萬元,年供水能力5000萬立方,并且于2010年12月正式投入使用。

【項目亮點】 通過采用現代化控制技術、先進的節能技術,實現凈水廠管理科學化、自動化、有效控制凈水廠的能耗和生產成本。 【項目內容】 凈水廠包含電氣系統和自控系統。電氣系統:低壓配電柜、現場操作箱等設備的供應、安裝、調試。自控系統:計算機系統軟硬件、PLC系統、安裝、調試。PLC采用橫河,上位組態軟件:力控。 |
